Hoje vou postar um tutorial bem útil: como ajustar o
corrimão de uma escada para que ele acompanhe a inclinação da mesma.
Pode não parecer, mas é muito comum acontecer no Revit de desenharmos
uma escada e nos deparamos com a seguinte situação: O guarda-corpo não
acompanha a inclinação da escada, ou ele está "no ar" ou está abaixo da
escada.

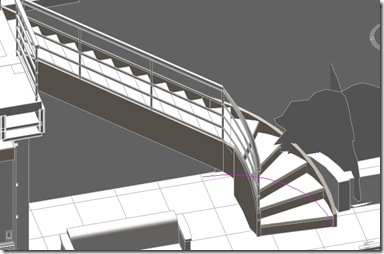

Esta imagem ilustra muito bem o que eu quero dizer:
Repare
que o guarda-corpo a direita, não está alinhado com a inclinação da
escada, este tipo de situação é muito comum, ainda mais, depois de
editar o caminho do guarda-corpo. Para ajustar, basta seguir os
seguintes passos:

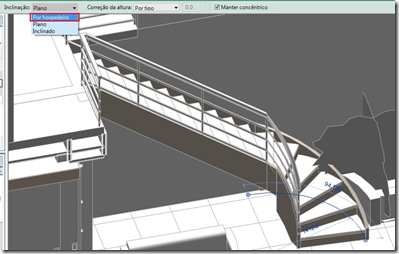

1- Selecione o guarda-corpo e clique em "Editar Caminho" para entrar no modo Croqui:

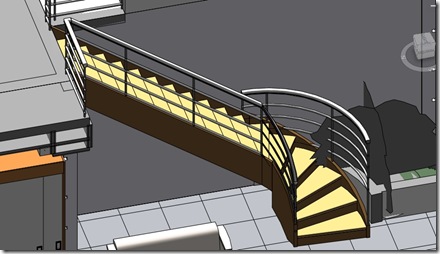

3 - O corrimão está na base da escada, acompanhando sua inclinação:
Esta dica também vale para guarda-corpo de rampas.
