Comando Array no CAD – Parte II

Hoje iremos dar continuidade com o tutorial do comando Array. Foi mostrado o comando Array Retangular, hoje aprenderemos o Array Polar.

O Array Polar é utilizado para fazermos cópias senguindo um movimento circular, é muito utilizado para confeção de ferramentas. Seu comando é bem simples, porém devemos apenas observar alguns detalhes importantes.

Primeiramente devemos ter duas entidades, uma que será a referência para criarmos as cópias, neste caso, o círculo grande.
A outra entidade será o nosso objeto do comando array que originará as cópias.
Digite o comando Array (AR).

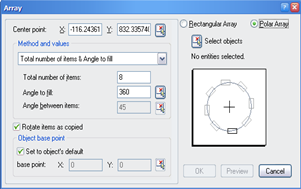

Ao abrirmos o comando Array, selecionamos a opção “Polar Array”. Devemos simplesmente ter em mente duas coisas:

Total Number of itens: Esta opção refere-se à quantidade de cópias que faremos em torno do círculo.

Angle to Fill: O ângulo que desejamos que essas cópias sejam criadas, deixando em 360º as cópias serão feitas em torno do círculo todo.

Deixe os valores como mostrado acima. Depois clique na opção “Select Objects” e selecione todos os elementos do desenho e pressione Enter.

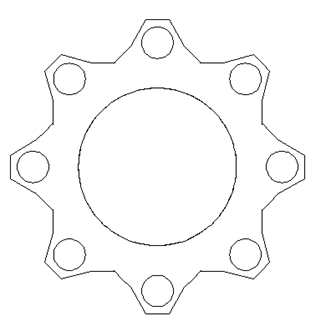

A janela do Array vai voltar, agora selecione a opção “Center Point” clicando no ícone   e selecione o centro do círculo maior, que será nossa referência das cópias, assim que voltar novamente a janela do comando Array, clique em OK para finalizar as cópias.
