Usando o Comando Array no CAD

O Comando Array  é utilizado para criarmos múltiplas cópias de um objeto no CAD, podemos tirar cópias retangulares o cópias polares de um objeto.

Sua utilização é muito simples, e pode variar muito, dependendo da sua finalidade.

Retangular Array: Esta opção permite criarmos cópias no plano ortogonal através de um ângulo, por exemplo, temos aqui um pequeno retângulo de 70 x 50 (unidades amétricas, podendo ser mm, cm, metros ou qualquer outra unidade).

Digitamos o comando AR para abrir a janela de opções do Array.

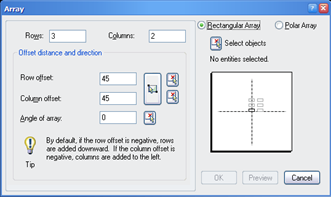

Nesta janela, temos algumas opções de ajustes do Array.

Row: Indica o número de cópias no sentido do eixo Y.
Columns: Indica a quantidade de cópias no eixo X.

Offset Distance and diretction: Aqui configuramos o valor da distância das cópias tanto para Rows quanto para Columns. Mas temos que observar um ponto muito importante.

Quando formos inserir os valores do Offsete, devemos sempre levar em conta o tamanho de nosso objeto que será copiado, por exemplo, o nosso retangulo mede 70 x 50, devemos ter este valor em mente, mais a distância desejada para a cópia.

Se queremos que nossa cópia fique a 5 unidades de distância uma da outra, devemos então, inserir em offset o valor do retêngulo + o valor da distância. Logo, as configurações ficarão assim:

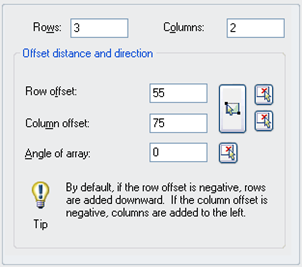

Row Offset: 55 (50 da altura do retângulo + 5 da distância entre suas cópias).

Column Offset: 75 (70 da largura do retângulo + 5 da distância entre suas cópias).

Angle of Array: Este valor define a orientação das cópias, se deixarmos zero, as cópias sairão todas no mesmo sentido. Adicionando os ângulos, elas rotacionam de acordo com o valor do mesmo.

Depois de configurado, clique na opção “select objetcs”   e clique no retângulo e pressione ENTER, a janela do comando array abrirá novamente, depois basta clicar em OK.

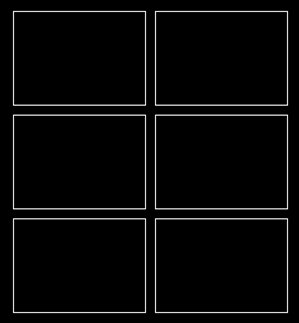

As Cópias do Array Retangular estão finalizadas.
Amanhã aprenderemos o comando Array Polar, para Cópias circulares, não percam.
