Em alguns momentos, precisamos criar formas geométricas mais complexas dentro do SketchUp. Para isso recorremos muito para o plugins que fazem este traablho por nós. Porém muitas vezes acabamos não encontrando o plugin correto, ou somente tem uma versão paga e não nos ajudaria naquele momento.
Você sabia que podemos editar uma face curvada através de sua geometria oculta? Isso mesmo. Sabemos que não há como criar uma extrusão de uma face curvada, mas podemos muito bem editar ela através da geometria oculta.
Temos aqui um pequeno cilindro no qual poderemos criar algusn frisos nele. Se não temos nenhum plugin para fazer tal ação, podemos simplesmente utilizar a ferramenta “Empurrar e Puxar” em sua geometria oculta.
O primeiro passo será habilitar a geometria oculta, para isso acesse o Menu “Vista > Geometria Oculta”.
Observe que agora temos as arestas que estavam ocultas em nosso cilindro.
Selecione a face desejada e crei e a extrusão.

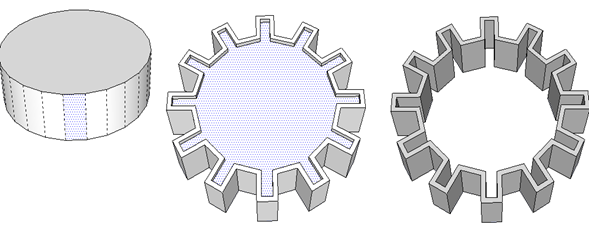

O mesmo podemos fazer para criar uma engrenagem, por exemplo. basta criar um pequeno cilindro e depois cria a extrusão das faces desejadas.

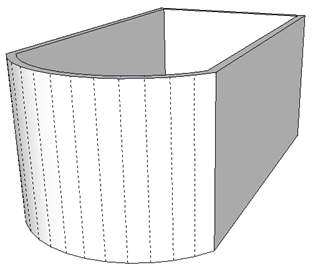

A Geometria oculta também é execelente para criarmos uma abertura em uma parede curva, a principal queixa dos usuários do SketchUp é que não existe uma ferramenta nativa que faça este tipo de abertura no SketchUp. Mas com esta opção, o trabalho fica bem mais simples.
Nosso primeiro passo será criar uma cópia das arestas da face curvada que será o limitador da abertura.
É importante observar que devemos copiar as duas arestas da face curvada.
Podemos inseri-la na altura desejada.
Depois basta selecionar as faces desejadas e deletar elas até criar a abertura.
Finalize criando as arestas para fechar as lateriais da abertura.
Pronto.
Com esta opção, podemos editar várias formas geométricas no SketchUp sem a necessidade de utilizar Plugins!
