Vinculando um arquivo de DWG no Revit

Hoje irei postar um Tutorial muito importante. Vamos aprender a vincular um arquivo DWG em um projeto do Revit. O Revit 2012 nos proporciona a opção de Importar arquivos DWG e de vincular arquivos DWG. Qual a diferença entre eles?

Bom,importar um arquivo, faz com que você simplesmente carregue o mesmo para o projeto, e todas as alterações necessárias para se fazer no arquivo, deverão ser feitas dentro do Revit.

Vincular um arquivo, é bem diferente, você vincula ele no Revit, abre normalmente, mas sempre que você o alterar dentro do AutoCad, essas alterações se refletirão dentro do Revit.

A opção de vincular arquivos de DWG é muito útil, principalmente quando desejamos inserir um Bloco 3D em nosso projeto. Quando inserimos um Bloco 3D em DWG, primeiramente é necessário que edite os layers para aplicar os materiais de renderização. Por vezes, acabamos esquecendo de editar um ou dois layers, e com o arquivo vinculado, esta tarefa fica muito mais fácil.

Vamos ao exemplo prático:

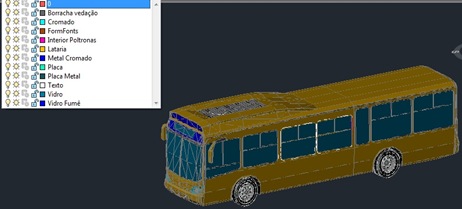

Aqui eu tenho meu arquivo 3D do AutoCad, pode-se ver na caixa de layers que eu tenho alguns layers configurados. Antes de se importar um bloco 3D do AutoCad, é extremamente necessário que se tenha todos os layers editados, pois cada layer irá comportar um material de renderização. Se caso seu bloco tiver apenas um layer ou não tiver o número necessário de layer, será preciso criar um novo, e ir adicionando as faces aos layers.

Salve o arquivo em uma pasta específica, pois iremos vincular ele ao Revit.

Dentro do Projeto, na Guia "Inserir", selecione a opção "Vinculo de CAD". Você deve prestar muita atenção às "Unidades de Importação".

Agora que o arquivo foi Vinculado, podemos visualizar ele tranquilamente em nosso projeto. Clique em renderizar para ver o que acontece, pode configurar como rascunho.

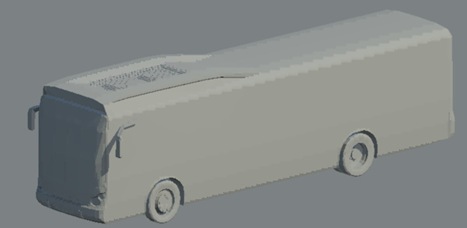

Veja que o nosso componente ficou completamente cinza. Isso é normal, pois não aplicamos nenhum material nele por enquanto.

Digite "VG" no teclado, a caixa de diálogo de Visibilidade de Gráficos irá se abrir. Logo abaixo, clique em "Estilos de Objetos".

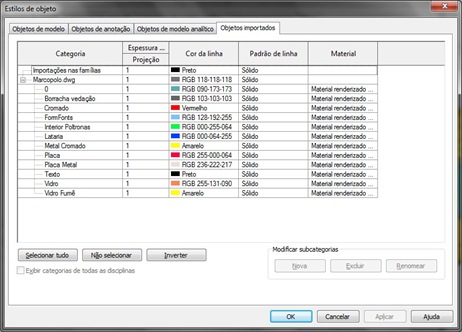

Em "Estilos de Objeto" temo a guia "Objetos Importados", nela temos todos os layers do projeto, tal qual mostrado no Autocad. Veja que temos uma aba denominada "Material".

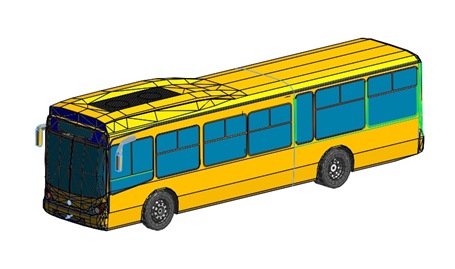

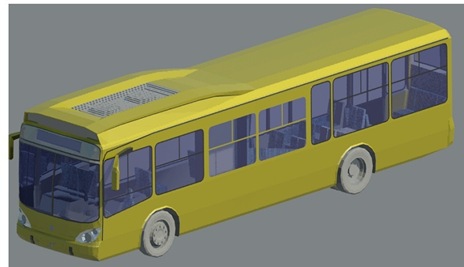

Agora basta aplicar os materiais em cada layer. Aconselho a criar um novo material para cada layer. Depois basta renderizar a imagem.

Agora é que vem a grande sacada do Vinculo CAD. Voltando ao AutoCad, vamos criar um layer novo. Agora, basta selecionar as faces e aplicar ao layer.

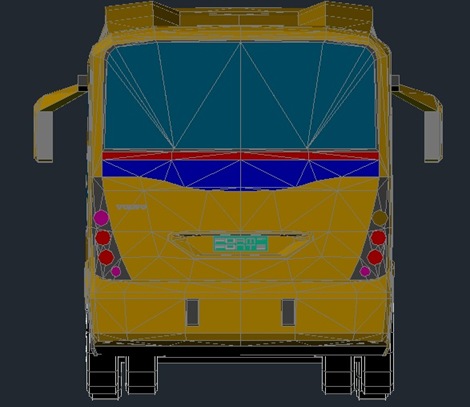

Criei um layer chamado "Luz vermelha" e inseri nas faces da sinaleira do ônibus, depois basta salvar o arquivo.

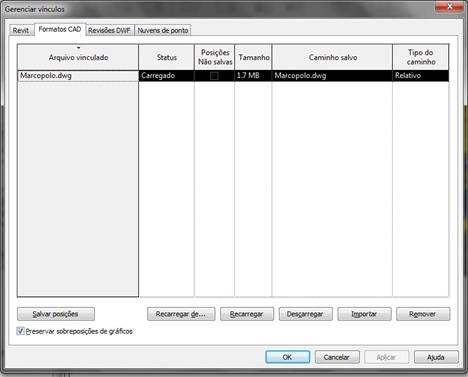

Agora voltando ao Revit, na Guia Inserir, selecione a opção "Gerenciar Vínculos". Na aba "Formatos de CAD", selecione o arquivo e clique em "Recarregar".

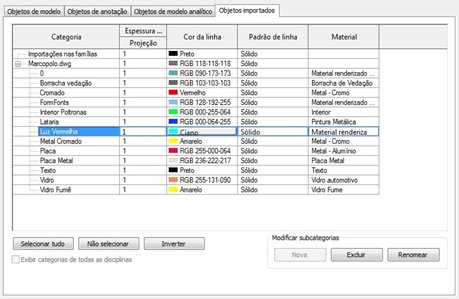

Abra novamente os Estilos de Objetos. Veja que o layer que foi criado no AutoCad está presente em nosso projeto.

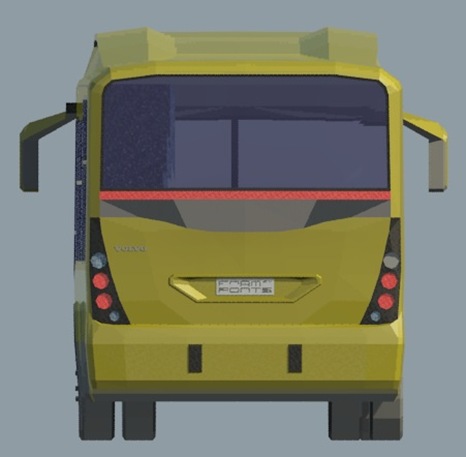

Aplicando um material nele, podemos ver  alteração feita.

veja o material aplicado.

Agora basta você adaptar as suas condições para vincular projetos do CAD no Revit!
Bom proveito!
