Tutorial SketchUp: Soft X Smooth X Hidden Edges*

* Adaptado do Blog ArqPadao

Bom dia. Hoje iremos apresentar um pequeno tutorial ilustrando as diferenças do Hidden, Soft e Smooth para as arestas do SketchUp.

Poucas pessoas conhecem este recurso ou sequer sabem de sua existência, por isso iremos tentar passar de uma maneira bem simples e prática a função desses recursos pouco utilizados no SketchUp.

O SketchUp é muito versátil, existem profisisonais que o utilizam para apresentações foto-realísticas com renderizadores como o Vray e SUPodium, por exemplo.

Porém existem outros profissionais que preferem utilizar uma apresentação apenas com o projeto do SketchUp, sem render, apenas com as aplicações de texturas. Se essa for a sua opção, este tutorial irá abrir uma nova gama de apresentação do modelo.

O desenho feito no SketchUp é formado por faces e arestas:

As arestas podem ser ocultadas sem que prejudique o modelo desenhado, essa é a opção mais utilizada por muitos usuários do SketchUp.

Para selecionarmos as opções, clicamos com o botão direito do mouse sobre a aresta e clicamos em “Informações da entidade”.

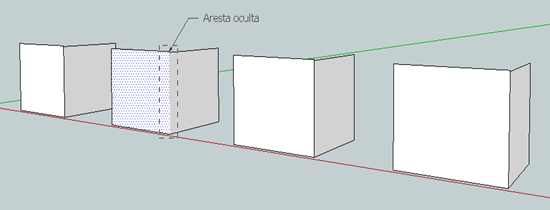

Aqui podemos configurar as opções de nossa aresta, por exemplo, selecionando a opção “Oculta” estarei apenas ocultando minha aresta, conforme mostrado abaixo:

Observe que esta opção apenas ocultou a aresta. Ao selecionar a face do desenho, posso selecionar cada uma delas separadamente.

Esta aresta tem a opção “Atenuar” ou Soft. Perceba que, ao selecionar uma das faces, o Sketchup uniu ambas e trata-as como se fosse uma única face.

Esta aresta está com a opção Suavizar ou Smoth ativada, perceba que ela não é ocultada, porém as faces ganharam um sombreamento diferete, com um estilo degradê da sombra.

O Smooth Afeta o sombreamento das faces conectadas, misturando-a para dar a ilusão de uma superfície lisa.

Curiosidade:  As bordas Soft e Smooth só foram adicionadas a partir do SketchUp 3, antes você só podia escondê-los.

Texto Original de Thomas Thomassen, mais conhecido por TomTom.
Adaptado e traduzido por arqpadao.
