Uma ótima opção no SketchUp são as câmeras paralelas e Perspectiva. Estas duas opções vem nativamente com a Versão 8 do SketchUp (Pro e Free).
Saber qual delas se utilizar pode ser uma grande vantagem, principalmente para quem precisa fazer um desenho mais técnico que vai além da simples modelagem.
Hoje iremos ver quais suas diferenças, e principalmente, saber qual é a melhor maneira de utiliza-las.

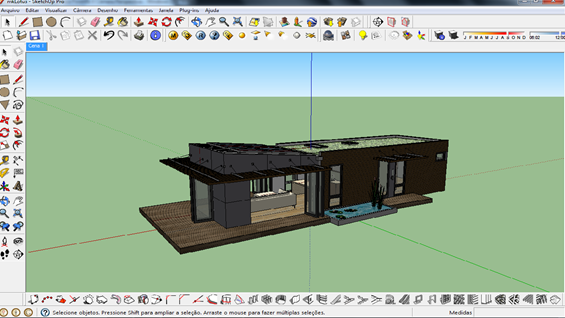

Ao abrirmos um projeto a câmera que vem configurada como padrão é a perspectiva, é com ela que trabalhamos o tempo todo no SketchUp.
A câmera em perspectiva é ideal para a nossa modelagem 3D, pois ela nos dá os pontos de fuga, os eixos e esta sensação de trabalhar em 3D.
A principal característica desta câmera é justamente este seu efeito de “Profundidade”, como exemplo, vamos analisar um corte deste projeto com a câmera em perspectiva:

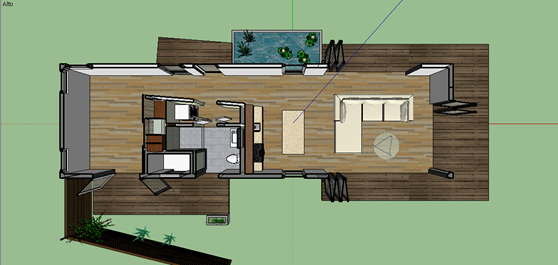

Reparem que a vista está posicionada extamente no topo da edificação. Com a câmera perspectiva, notem que as peredes tem sua profunidade, é como se estivéssemos vendo o corte por outro ângulo, isso é perspectiva. Como foi dito antes, esta câmera é ideal para trabalharmos enquanto estamos modelando nosso projeto.
Alterando este mesmo corte para a Projeção Paralela, veja como fica:

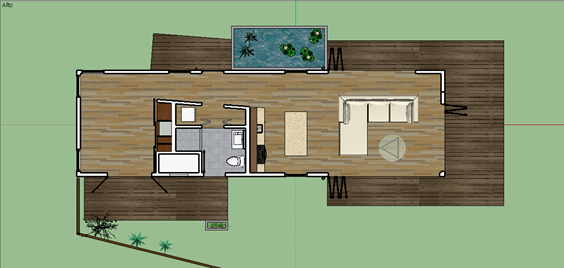

A mesma vista, com uma projeção paralela. Na projeção paralela temos a vista como se estivéssemos trabalhando com um projeto 2D, como planta baixa ou planta de corte, por exemplo.
Para mudarmos de câmera, o processo é muito simples. Na barra de Menu acesse “Câmera > e a opção desejada:

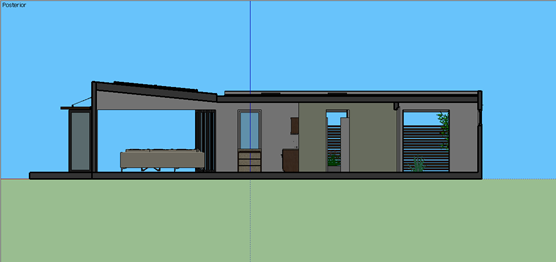

Abaixo temos um corte com a projeção paralela:
Esta opção de câmera é ideal em apenas dois momentos: Para a apresentação final de seu projeto, como nos exemplos acima citado ou para desenhar sua planta baixa no plano 2D antes de criar a extrusão, como podemos ver abaixo:

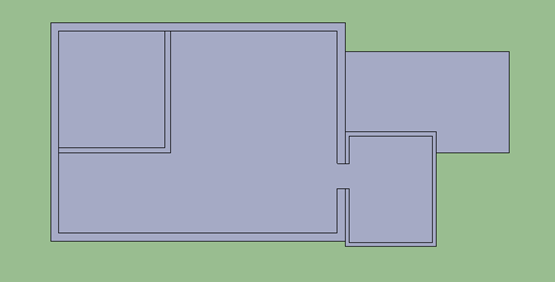

Acima temos um modelo genérico do que poderia ser uma planta baixa sem a extrusão, apenas com os desenhos em projeção paralela.
Por fim, com estas ferramentas, você pode criar apresentações mais técnicas para seus trabalhos.
