Hoje iremos falar um pouco de configurações
Básicas de CAD. Todo Software de CAD ( e softwares 3D) trabalham com o
Eixo Carteziano.
Para quem lembra, o
plano cartesiano foi desenvolvido por Descartes no intuito de localizar
pontos num determinado espaço. As disposições dos eixos no plano formam
quatro quadrantes.
Pois bem, para
facilitar nosso trabalho com projetos no CAD, este plano carteziano nos
dá a possibilidade de criarmos um desenho com a máxima precisão
possível.
Esta é a representação do plano Carteziano, onde trabalhamos com os eixos X (Base) e Y (altura).
Sempre
quando vamos trabalhar com as coordenadas retangulares, o primeiro
valor sempre será referente ao eixo X, seguido do Eixo Y.
Outra característica das Coordenadas retangulares relativas, é o uso do símbolo @.
Mas antes, vamos compreender de forma mais simples como funciona.
A fórmula que iremos utilizar é basicamente esta: @ Valor de X, Valor de Y.

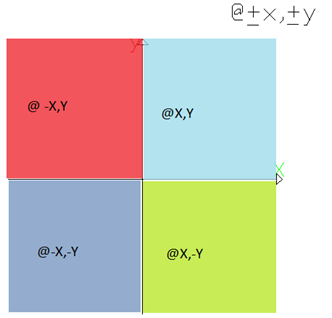

Os
valores vão variar de acordo com o quadrante ao lado. Se o Valor for
positivo para X, a nossa linha correrá no sentido para direita, se o
valor for postivo para Y a linha correrá no sentido para cima.
Com isso em mente, podemos visualizar no quadrante como se comportará nossas linhas dependendo do valor que utilizarmos.

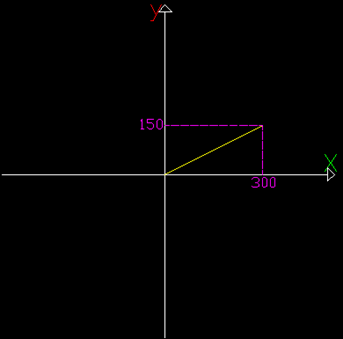

Traçamos a linha em amarelo, utilizando a seguinte fórmula: @300,150
Isso significa que nossa linha andou a distancia de 300 no eixo X, no sentido para a direita (Pois é positivo) e andou 150 no sentido do eixo Y para cima (pois também é postivo).
A origem
da linha é definida com o mouse, ou seja, você primeiro selecionar o
comando linha, clica com o mouse em qualquer parte da tela, e depois
apenas digite a formula desejada.
Abaixo, temos os valores das linhas de acordo com sua fórmula digitada.
Linha Cyan: @-250,200
Linha Magenta: @300,150
Linha Verde: @-150,-350
Linha Azul: @500,-500
Com base nesses parâmetros, é possível trabalhar com com extrema precisão no CAD.
