O SketchUp permite editarmos os eixos dos componentes.
Vamos visualizar o modelo desta janela.

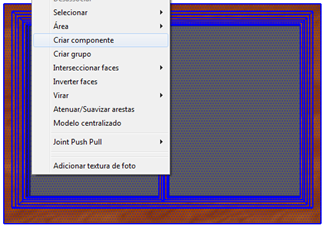

Primeiro selecionamos o modelo e clicamos com o botão direito do mouse, selecionando a opção “criar componente”.

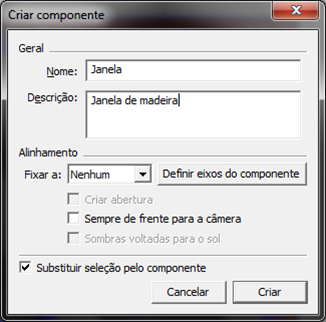

Na próxima janela que abre, temos as configurações de componentes. Podemos inserir o nome e sua descrição.
Depois temos a opção de de ajustar o alinhamento do componente.
Se clicarmos na seta em “Fixar a:” veremos que temos algumas opções de fixamento do componente, ao lado temos a opção de “Definir os eixos do componente.

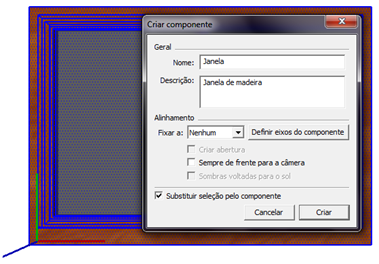

Veja no Canto inferior esquerdo a posição dos eixos do componente.
Devemos sempre ter em mente como funcionam os eixos do SketchUp, sendo o eixo azul que define a posição na vertical, ou altura.
se Deixarmos exatamente como estão as configurações, podemos definir o componente da seguinte forma.

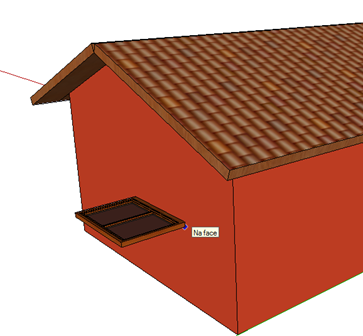

Dada a configuração da posição dos eixos do Componente e a opção “Fixar a nenhum”, o SketchUp irá interpretar a posição original dos eixos, conforme foi definido no passo anterior.
Neste caso, basta posicionar os eixos corretamente.

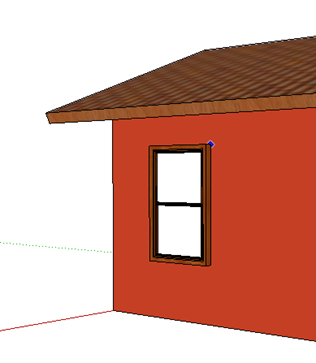

Quando corrigimos a posição dos eixos, podemos inserir a janela.
Mas temos uma segunda opção de configuração, no qual a janela irá se adaptar automaticamente nas faces selecionadas, além de criar uma abertura também.
Quando criamos um componente, basta selecionar a opção de “Fixar a: Qualquer um”. E basta ativar a opção “Criar Abertura”.

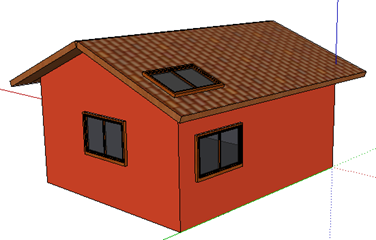

Assim, seu componente será fixado em qualquer face do desenho, não importa sua posição.
