Sempre quando inserimos uma parede com um piso inclinado (uma rampa, por exemplo) a base de nossa parede não acompanha o perfil do piso, isso é extremamente normal. Mas é possível, através de comandos simples, ajustarmos a base dessas paredes através da edição do perfil.
Após inserir sua parede, é recomendável abrir uma vista de corte para facilitar seu trabalho.

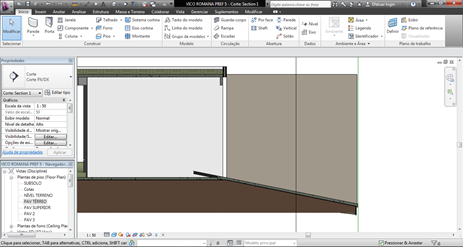

Aqui temos um exemplo de uma parede inserida em um plano inclinado.

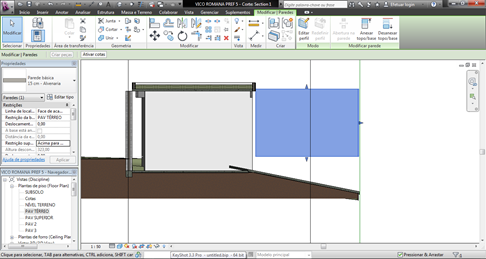

Selecione a parede, na Guia Modificar, selecione a opção "Editar Perfil".

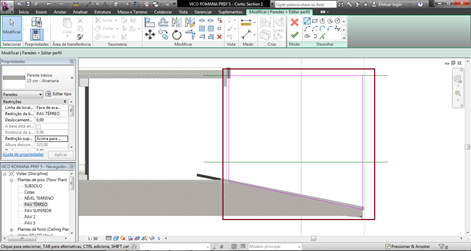

Agora estamos no Modo de edição de Croqui da parede. Basta apenas selecionarmos algumas ferramentas para editarmos o perfil. Na Guia Moficicar, basta apenas selecionar as ferramentas e desenhar um novo perfil seguindo a inclinação do piso.

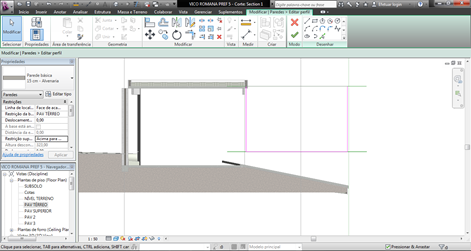

Depois de finalizarmos o perfil, pode fechar o editor.

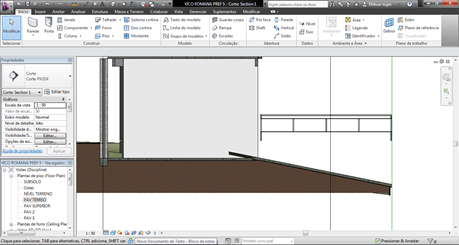

Sua parede foi editada. Esta ferramenta também serve para criar aberturas e modelos de paredes personalizadas.
Com o guarda-corpo também acontece dele não acompanhar o desnível da rampa ou piso em que inserirmos ele, o procedimento para ajustar, no entanto é diferente do utilizado na parede.
Aqui temos o modelo do guarda-corpo que foi inserido no projeto, porém podemos ver que ele sequer encosta em nosso piso.

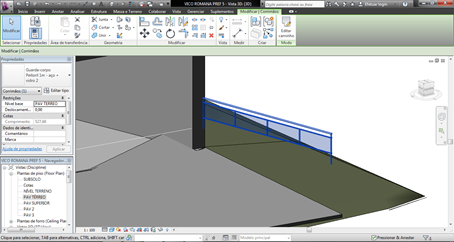

Abra a vista 3D Padrão do projeto e selecione o guarda-corpo. Na Guia Modificar, selecione a ferramenta "Editar Caminho".

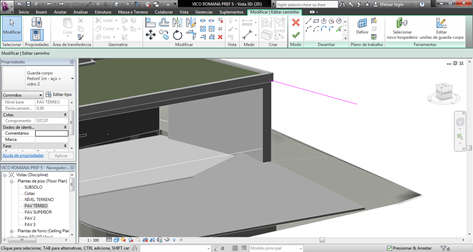

O Editor de croqui do guarda-corpo abrirá, para ajustar ele, basta apenas selecionar a opção "Selecionar novo Hospedeiro". Clique no piso inclinado e feche o editor.

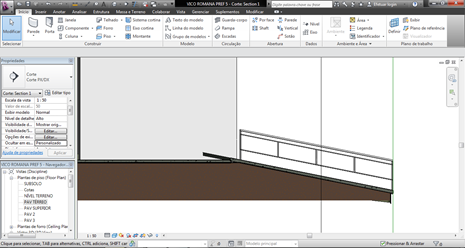

Pronto, seu guarda-corpo está ajustado. Esta opção também serve a ajustar os guarda-corpos das escadas!
