Conheça as Coordenadas do CAD

Você sabe trabalhar com coordenadas dentro do CAD? Coordenadas são informações que inserimos no programa para definir um traçado com sentido e distância.

No CAD, utilizamos três tipos de Coordenadas:

• Coordenada Retangular Absoluta;
• Coordenada Retangular Relativa;
• Coordenada Polar.

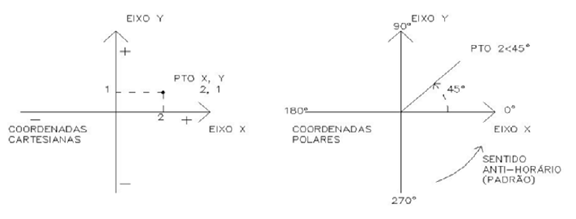

COORDENADA RETANGULAR ABSOLUTA:

As coordenadas absolutas têm base na origem UCS (0,0), que é a intersecção dos eixos X e Y. Use
coordenadas absolutas quando souber os valores precisos de X e Y das coordenadas do ponto.
Com a entrada dinâmica, você pode especificar coordenadas absolutas com o prefixo @. Se você
especificar coordenadas na linha de comando ao invés de nas dicas de ferramentas, o prefixo @ não é
usado. Por exemplo, inserindo @3,4 especifica um ponto de três unidades ao longo do eixo X e quatro
unidades ao longo do eixo Y da origem UCS. Para obter mais informações sobre a entrada dinâmica,
consulte Usar a Entrada dinâmica.

O exemplo a seguir desenha uma linha iniciando em um valor de -2 no eixo X, e um valor de um no eixo
Y, e um ponto final em 3,4. Insira o seguinte na dica de ferramenta:

Comando: Linha

Do ponto: @–2,1
Para o ponto: @3,4
A linha estará localizada como segue.

COORDENADA RETANGULAR RELATIVA:
São coordenadas que não consideram um ponto específico no plano, mas sim o seu descolamento a
partir do último ponto identificado. Por esse motivo, nomeamos essas coordenadas Relativas.
A principal característica das coordenadas Relativas é a utilização do caractere especial @.
Este tipo de coordenada é o mais utilizado durante o processo de desenho.


Para reproduzir esta imagem no sentido
horário, a partir do ponto inicial, deve-se
seguir o procedimento:

1° Ativar o comando Line;

2° A mensagem Specify first point será
exibida. Digitar 300,100 e pressionar
ENTER;




3° Fazer o mesmo com os valores
adiante:
* @ 0,50 – ENTER
* @-50,0 – ENTER
* @0,100 – ENTER
* @50,0 – ENTER
* @ 0,-50... – ENTER


COORDENADA RELATIVA POLAR:
Neste sistema de coordenadas, são considerados ângulos e os comprimentos das linhas aplicadas sobre o plano.
O acesso se dá do seguinte modo:
* @: Caractere especial das coordenadas relativas;
* <: Indicador de ângulos;

Para que isto fique especificado é preciso o símbolo @ antecedendo a distância e o ângulo. A mudança
de sinal permite grafias homólogas (idênticas)

DICAS
• A orientação X sempre será na
• A vírgula SÓ separa os pontos coordenados (X,
situação dentro do ZWCAD e o ponto separam números “quebrados”.
(mantissa), (por uma condição americana) EX. 54
• A orientação X sempre será na
• Para direita valores positivos (+)
• Para esquerda valores negativos(
• A orientação Y sempre será na
• Para cima – valores positivos (+
• Para baixos valores negativos (
• Os pares ordenados sempre X

são Relativas por natureza, ou seja, sempre estão referenciadas a um
@ comprimento < ângulo, sendo:
idênticas), como @4 <45;
